उच्च दबाव के साथ 50.8*200 Ti फ्लोट बॉल चरम वातावरण में तरल स्तर माप सटीकता को कैसे बढ़ाता है?

1. उच्च दबाव स्तर मापन में कोर इंजीनियरिंग चुनौती

औद्योगिक वातावरण में सटीक तरल स्तर माप एक कठिन इंजीनियरिंग चुनौती प्रस्तुत करता है जो परिचालन दबाव बढ़ने के साथ तीव्र हो जाती है। पारंपरिक फ्लोट-आधारित स्तर सेंसर अक्सर 10 एमपीए से अधिक दबाव के अधीन होने पर विश्वसनीय प्रदर्शन बनाए रखने के लिए संघर्ष करते हैं, जहां सामग्री विरूपण, उछाल बदलाव और यांत्रिक टूट-फूट माप अखंडता से समझौता कर सकते हैं।उच्च दबाव के साथ 50.8*200 Ti फ्लोट बॉलउन्नत सामग्री चयन और सटीक विनिर्माण के संयोजन के माध्यम से इन चुनौतियों का सीधे समाधान किया जाता है।

जब एक फ्लोट बॉल दबाव वाले बर्तन में संचालित होती है, तो कई भौतिक घटनाओं को सावधानीपूर्वक प्रबंधित किया जाना चाहिए। फ्लोट की सतह पर लगाया गया हाइड्रोस्टैटिक दबाव गहराई और सिस्टम दबाव के साथ आनुपातिक रूप से बढ़ता है, जिससे संभावित रूप से आयामी परिवर्तन होते हैं जो फ्लोट की विस्थापन विशेषताओं को बदल देते हैं। इसके अतिरिक्त, प्रक्रिया द्रव का घनत्व तापमान और दबाव के साथ भिन्न हो सकता है, जो फ्लोट द्वारा अनुभव किए जाने वाले उत्प्लावन बल को प्रभावित करता है। ये कारक सामूहिक रूप से स्तर माप की सटीकता और दोहराव निर्धारित करते हैं।

लेवल गेज सिस्टम को डिजाइन करने वाले इंजीनियरों को न केवल नाममात्र ऑपरेटिंग दबाव पर विचार करना चाहिए, बल्कि सामान्य ऑपरेशन के दौरान होने वाले दबाव में उतार-चढ़ाव, तापमान भिन्नता और द्रव संपत्ति परिवर्तनों की पूरी श्रृंखला पर भी विचार करना चाहिए। इन अलग-अलग परिस्थितियों में अपनी ज्यामितीय प्रोफ़ाइल को बनाए रखने की फ्लोट की क्षमता लगातार माप आउटपुट के लिए सर्वोपरि है।

2. फ्लोट बॉल निर्माण के लिए एक रणनीतिक सामग्री के रूप में टाइटेनियम

के लिए प्राथमिक सामग्री के रूप में टाइटेनियम का चयनउच्च दबाव के साथ 50.8*200 Ti फ्लोट बॉलधातु के यांत्रिक और रासायनिक गुणों के असाधारण संयोजन में निहित है। टाइटेनियम एक ताकत-से-वजन अनुपात प्रदान करता है जो अधिकांश इंजीनियरिंग मिश्र धातुओं से आगे निकल जाता है, जो इसे उन घटकों के लिए एक आदर्श उम्मीदवार बनाता है जिन्हें पर्याप्त बाहरी दबावों का सामना करते हुए हल्का रहना चाहिए।

इस एप्लिकेशन में टाइटेनियम का सबसे महत्वपूर्ण लाभ इसका उत्कृष्ट संक्षारण प्रतिरोध है। स्टेनलेस स्टील के विपरीत, जो क्लोराइड-समृद्ध वातावरण में गड्ढों और दरारों के क्षरण से पीड़ित हो सकता है, टाइटेनियम एक स्थिर, स्व-उपचार ऑक्साइड परत बनाता है जो अंतर्निहित धातु को आक्रामक रासायनिक हमले से बचाता है। यह विशेषता समुद्री जल, नमकीन पानी या अम्लीय प्रक्रिया धाराओं से जुड़े अनुप्रयोगों में विशेष रूप से मूल्यवान है जहां अन्य सामग्रियां तेजी से नष्ट हो जाएंगी।

इसके अलावा, टाइटेनियम का थर्मल विस्तार गुणांक कई वैकल्पिक सामग्रियों की तुलना में काफी कम है। यह संपत्ति सुनिश्चित करती है कि फ्लोट के आयाम तापमान भिन्नताओं में स्थिर रहें, जिससे विस्थापन मात्रा में परिवर्तन को रोका जा सके जिससे माप त्रुटियां हो सकती हैं। सामग्री की गैर-चुंबकीय प्रकृति कई लेवल गेज डिज़ाइनों में उपयोग किए जाने वाले चुंबकीय युग्मन सिस्टम के साथ हस्तक्षेप को भी समाप्त करती है, जिससे फ्लोट से बाहरी संकेतक तक विश्वसनीय सिग्नल ट्रांसमिशन सुनिश्चित होता है।

• क्लोराइड और एसिड सहित आक्रामक रासायनिक वातावरण में बेहतर संक्षारण प्रतिरोध
• उच्च शक्ति-से-वजन अनुपात अत्यधिक द्रव्यमान के बिना मजबूत निर्माण को सक्षम बनाता है
• कम तापीय विस्तार गुणांक तापमान सीमाओं में आयामी स्थिरता सुनिश्चित करता है
• गैर-चुंबकीय गुण चुंबकीय स्तर गेज प्रणालियों के साथ हस्तक्षेप को रोकते हैं
• उत्कृष्ट थकान प्रतिरोध, गिरावट के बिना दीर्घकालिक चक्रीय संचालन का समर्थन करता है

3. परिशुद्धता आयाम और उछाल विशेषताएँ

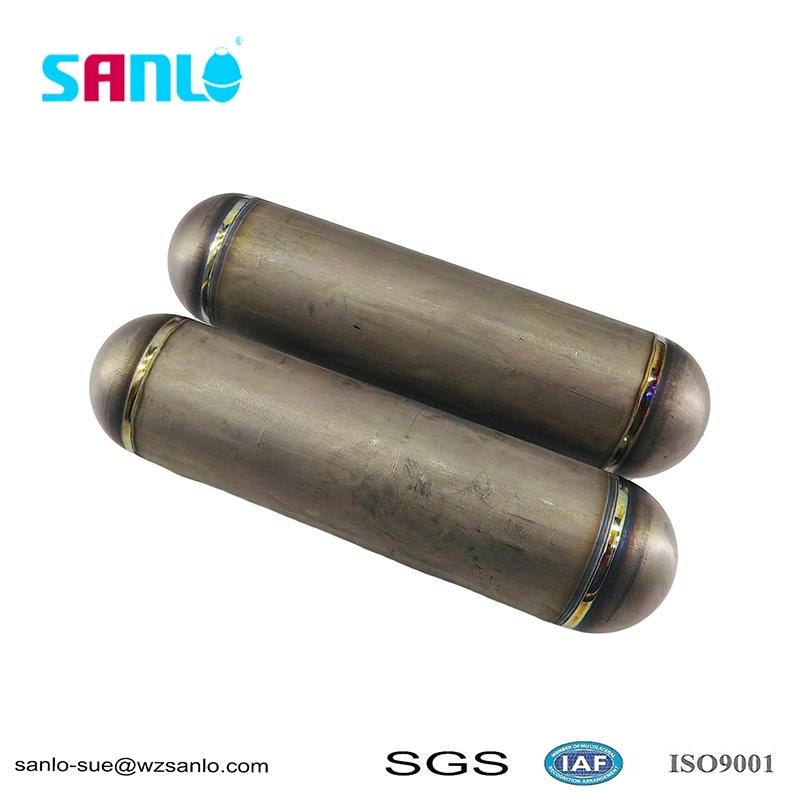

उच्च दबाव के साथ 50.8*200 Ti फ्लोट बॉल का संख्यात्मक पदनाम सटीक आयामी जानकारी देता है जो सीधे इसकी प्रदर्शन विशेषताओं को प्रभावित करता है। 50.8 मिमी व्यास और 200 मिमी लंबाई सावधानीपूर्वक गणना किए गए अनुपात का प्रतिनिधित्व करती है जो मानक स्तर गेज कक्ष आयामों के साथ संगतता बनाए रखते हुए फ्लोट के विस्थापन मात्रा को अनुकूलित करती है।

उछाल, ऊपर की ओर जाने वाला बल जो फ्लोट को तरल स्तर में परिवर्तन को ट्रैक करने में सक्षम बनाता है, फ्लोट के जलमग्न हिस्से द्वारा विस्थापित तरल की मात्रा से निर्धारित होता है। अर्धगोलाकार या अण्डाकार सिरों वाले एक बेलनाकार फ्लोट के लिए, कुल विस्थापन मात्रा फ्लोट के समग्र आयामों और प्रक्रिया द्रव के घनत्व का एक कार्य है। 50.8*200 कॉन्फ़िगरेशन एक विस्थापन मात्रा प्रदान करता है जो अपेक्षाकृत छोटे स्तर के परिवर्तनों के प्रति संवेदनशील रहते हुए फ्लोट के वजन पर काबू पाने के लिए पर्याप्त उत्प्लावन बल उत्पन्न करता है।

उच्च दबाव वाले अनुप्रयोगों में, प्रक्रिया द्रव का घनत्व आम तौर पर दबाव के साथ बढ़ता है, जिसके परिणामस्वरूप फ्लोट पर कार्य करने वाला उत्प्लावन बल बढ़ जाता है। पूर्ण दबाव सीमा में सटीक स्तर संकेत सुनिश्चित करने के लिए सिस्टम अंशांकन के दौरान इस घटना को ध्यान में रखा जाना चाहिए। विनिर्माण प्रक्रिया सख्त आयामी सहनशीलता सुनिश्चित करती है, इसलिए प्रत्येक इकाई सुसंगत उछाल विशेषताएँ प्रदान करती है जो पूर्वानुमानित सिस्टम व्यवहार को सक्षम बनाती है।

4. चुंबकीय फ्लैप लेवल गेज सिस्टम में परिचालन लाभ

चुंबकीय फ्लैप स्तर गेज औद्योगिक अनुप्रयोगों में सबसे व्यापक रूप से उपयोग की जाने वाली स्तर माप प्रौद्योगिकियों में से एक का प्रतिनिधित्व करते हैं, जो माप बिंदु पर विद्युत शक्ति की आवश्यकता के बिना तरल स्तर के विश्वसनीय, दृश्य संकेत प्रदान करते हैं।उच्च दबाव के साथ 50.8*200 Ti फ्लोट बॉलइन प्रणालियों के भीतर संवेदन तत्व के रूप में कार्य करता है, तरल स्तर में परिवर्तन को यांत्रिक गति में परिवर्तित करता है जो चुंबकीय युग्मन के माध्यम से बाहरी संकेतक तक प्रसारित होता है।

फ्लोट की चुंबकीय प्रणाली में आम तौर पर फ्लोट बॉडी के भीतर एम्बेडेड स्थायी चुंबक होते हैं या चुंबकीय आस्तीन से जुड़े होते हैं जो फ्लोट के साथ चलते हैं। जैसे ही तरल स्तर बढ़ता या गिरता है, फ्लोट गेज कक्ष के भीतर लंबवत चलता है, और यह उत्पन्न चुंबकीय क्षेत्र बाहरी चुंबकीय फ्लैप या एक सतत संकेतक को सक्रिय करता है। इस प्रणाली की परिशुद्धता फ्लोट की सटीकता से और बिना चिपके या बंधन के स्तर में बदलाव को ट्रैक करने की क्षमता पर निर्भर करती है।

कई परिचालन लाभ इस एप्लिकेशन में टाइटेनियम फ्लोट को अलग करते हैं। सबसे पहले, सामग्री की चिकनी सतह खत्म और संक्षारण प्रतिरोध जमा या पैमाने के निर्माण को रोकता है जो फ्लोट आंदोलन को बाधित कर सकता है। दूसरा, फ्लोट की लगातार उछाल यह सुनिश्चित करती है कि यह न्यूनतम हिस्टैरिसीस के साथ स्तर में बदलाव पर प्रतिक्रिया करता है, बढ़ते और गिरते स्तर दोनों स्थितियों में सटीक ट्रैकिंग प्रदान करता है। तीसरा, फ्लोट की यांत्रिक मजबूती इसे तीव्र स्तर परिवर्तन या प्रक्रिया गड़बड़ी के दौरान होने वाली हाइड्रोलिक ताकतों का सामना करने में सक्षम बनाती है।

• सटीक बाहरी संकेत के लिए विश्वसनीय चुंबकीय युग्मन संचरण
• विस्तारित सेवा जीवन के लिए न्यूनतम घर्षण और घिसाव
• संपूर्ण ऑपरेटिंग रेंज में स्तर परिवर्तन के प्रति लगातार प्रतिक्रिया
• विभिन्न चुंबकीय फ्लैप संकेतक डिजाइनों के साथ संगतता
• वैकल्पिक फ्लोट सामग्री की तुलना में कम रखरखाव आवश्यकताएँ

5. तुलनात्मक विश्लेषण: टाइटेनियम बनाम स्टेनलेस स्टील और पॉलिमर फ्लोट्स

उच्च दबाव स्तर माप अनुप्रयोगों के लिए फ्लोट बॉल का चयन करते समय, इंजीनियर आमतौर पर कई सामग्री विकल्पों का मूल्यांकन करते हैं, जिनमें से प्रत्येक के अलग-अलग फायदे और सीमाएं होती हैं। टाइटेनियम फ्लोट बॉल एक विशिष्ट प्रदर्शन स्थान रखती है जो इसे कई मांग वाले अनुप्रयोगों के लिए पसंदीदा विकल्प बनाती है, विशेष रूप से संक्षारक मीडिया या अत्यधिक परिचालन स्थितियों वाले अनुप्रयोगों के लिए।

स्टेनलेस स्टील तैरता है, जबकि व्यापक रूप से उपयोग किया जाता है और लागत प्रभावी है, अत्यधिक संक्षारक वातावरण में सीमाओं का सामना करता है। क्लोराइड-प्रेरित तनाव संक्षारण क्रैकिंग और पिटिंग स्टेनलेस स्टील फ्लोट्स की अखंडता से समझौता कर सकती है, खासकर ऊंचे तापमान पर। इसके अतिरिक्त, स्टेनलेस स्टील के उच्च घनत्व के लिए समान उत्प्लावन बल प्राप्त करने के लिए बड़े फ्लोट वॉल्यूम की आवश्यकता होती है, जो संभावित रूप से अंतरिक्ष-बाधित गेज कक्षों के साथ संगतता को सीमित करता है।

पॉलिमर फ्लोट्स, जैसे कि पीटीएफई या पीईईके से बने, उत्कृष्ट रासायनिक प्रतिरोध और हल्के निर्माण प्रदान करते हैं। हालाँकि, ऊंचे तापमान और दबाव पर उनकी यांत्रिक शक्ति और आयामी स्थिरता आम तौर पर धातु विकल्पों से कम होती है। पॉलिमर फ्लोट्स समय के साथ प्रक्रिया तरल पदार्थों को भी अवशोषित कर सकते हैं, जिससे उनकी उछाल संबंधी विशेषताएं बदल जाती हैं और माप सटीकता से समझौता हो जाता है।

टाइटेनियम फ्लोट्स प्रीमियम पॉलिमर के संक्षारण प्रतिरोध को धातुओं की यांत्रिक शक्ति और आयामी स्थिरता के साथ जोड़ते हैं। सामग्री का कम घनत्व कॉम्पैक्ट फ्लोट डिज़ाइन को सक्षम बनाता है जो विश्वसनीय स्तर की ट्रैकिंग के लिए पर्याप्त उछाल प्रदान करते हुए मानक गेज कक्षों के भीतर फिट होता है। समुद्री जल, नमकीन पानी, क्लोरीन, या अम्लीय प्रक्रिया धाराओं से जुड़े अनुप्रयोगों के लिए, टाइटेनियम सुरक्षा का एक स्तर प्रदान करता है जो स्टेनलेस स्टील से मेल नहीं खा सकता है।

6. हाई-प्रेशर फ्लोट बॉल्स के बारे में अक्सर पूछे जाने वाले प्रश्न
